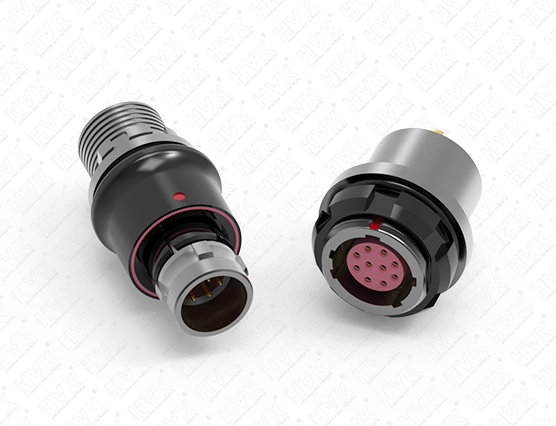

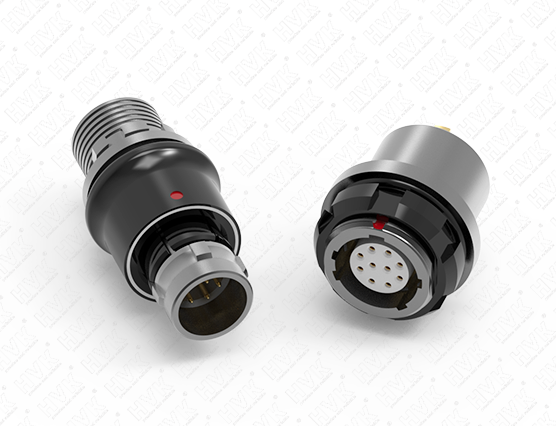

在現代航空電子系統中，金屬圓形航空插頭作為關鍵電氣連接部件，其抗電磁干擾（EMI）能力直接關系到飛行安全與系統可靠性。隨著航空電子設備集成度提高和電磁環境日益復雜，從發動機點火系統產生的強電磁脈沖到機載雷達發射的高頻信號，航空插頭面臨的電磁干擾呈現多頻段、高強度、瞬態化特征。確保金屬圓形航空插頭在復雜電磁環境下的信號完整性，需要從材料選擇、結構設計、屏蔽技術、接地處理、濾波措施等多維度構建系統化解決方案，這既涉及基礎電磁理論的應用，也包含精密制造工藝的實現。

材料選擇構成抗干擾的第一道防線。導電性能優異的金屬殼體是基本要求，航空插頭普遍采用不銹鋼或鈦合金，這些材料不僅具有高強度重量比，其相對磁導率接近1，能有效減少磁滯損耗。鍍層處理尤為關鍵，插針表面通常鍍有0.5-2.5μm厚的金層，在20GHz頻率下仍能保持穩定接觸阻抗，相比普通鍍錫接觸電阻降低達60%。絕緣材料選用介電常數穩定的聚四氟乙烯或陶瓷填充復合材料，其損耗角正切值控制在0.001以下，避免高頻信號傳輸時的介質損耗。特殊應用場景下，采用μ金屬（一種高磁導率鎳鐵合金）制作局部磁屏蔽組件，能針對性防護低頻磁場干擾。材料組合需考慮電化學兼容性，如不銹鋼殼體與銅導線間必須設置過渡層，防止電偶腐蝕導致接觸阻抗劣化。波音787的實測數據顯示，經過材料優化的航空插頭可將串擾噪聲降低30dB以上。

結構設計通過幾何優化實現電磁隔離。全周360°連續屏蔽是基本準則，插頭-插座配合面采用精密車削的刀口式結構，確保兩半連接時形成無縫電磁封閉。多觸點設計分散電流路徑，MIL-DTL-38999標準要求每個信號觸點至少有三個獨立接觸點，將單點失效風險降低至10^-9量級。差分信號對嚴格保持等長走線，長度偏差控制在5ps（約0.75mm）以內，維持共模抑制比（CMRR）在60dB以上。電源與信號觸點采用分層布局，通常遵循"電源-地-信號-地"的交替排列模式，使耦合電容降至0.5pF以下。軍用標準MIL-STD-188-125特別規定，關鍵信號觸點周圍必須設置"守護地"觸點，形成法拉第籠保護。空客A350的航電系統實測表明，這種結構設計可使串擾降低40dB，滿足ARINC 664航空電子網絡嚴苛的誤碼率要求。

屏蔽技術構建多重電磁防護體系。金屬編織網屏蔽層覆蓋率需達95%以上，編織角度控制在30°-45°之間，確保高頻屏蔽效能（SE）不低于70dB。雙層屏蔽結構成為高端配置，內層采用鋁箔提供靜電屏蔽，外層銅網應對電磁輻射，兩者間通過導電泡棉實現阻抗匹配。導電襯墊選擇至關重要，填充銀顆粒的硅橡膠襯墊在10GHz頻率下仍能保持0.01Ω·cm的表面電阻，壓縮永久變形率小于15%。軍用插頭常在關鍵部位設置波導衰減器，將GHz頻段的電磁波限制在λ/4深度的截止腔內。特別值得關注的是三維屏蔽設計，通過有限元分析優化開孔尺寸，使通風孔等必要開口形成波導結構，在1-18GHz范圍內提供30dB以上的衰減。洛克希德·馬丁公司的測試報告顯示，F(xiàn)-35戰機采用的第三代航空插頭，通過改進屏蔽設計使雷達系統的信噪比提升12dB。

接地處理建立有效的干擾泄放路徑。星型接地拓撲是基本原則，所有屏蔽層通過最短路徑匯集到單一接地點，避免形成接地環路。接觸件與殼體間的接地電阻要求小于2.5mΩ，采用多彈簧指狀接觸片實現低阻抗連接。混合接地策略針對不同頻段：低頻信號采用直接接地，高頻電路通過0.1μF電容耦合接地，防止地線阻抗引發共模干擾。軍用標準MIL-STD-461G明確規定，航空插頭殼體與設備機箱的接觸阻抗在DC-1GHz范圍內需小于5mΩ。瞬態干擾防護需考慮火花隙與TVS二極管組合，將靜電放電（ESD）產生的數千伏脈沖電壓鉗位在安全范圍。實際監測數據表明，優化接地可使航空電子系統的電磁兼容性（EMC）測試通過率提高50%以上。

濾波措施實現頻譜選擇性抑制。插頭內置π型濾波網絡成為高端標配，采用0805封裝的MLCC電容與鐵氧體磁珠組合，在100MHz-1GHz頻段提供40dB插入損耗。共模扼流圈集成化設計，將雙線并繞的磁芯直接模壓在插頭尾部，電感值控制在10-100μH間，抑制共模干擾同時不影響差分信號。三端子電容濾波創新應用，將傳統引線電容改進為"輸入-輸出-地"結構，使諧振頻率提升至GHz級別。特殊場景采用吸收式濾波，如填充碳化硅的復合材料能將以太網信號中的千兆高頻噪聲轉化為熱能消耗。波音787的測試數據顯示，濾波型航空插頭可使CAN總線通信的錯誤幀率從10^-5降低到10^-8，滿足DO-178C航空軟件最高安全等級（A級）要求。

制造工藝確保設計理念的精確實現。精密車削保證配合面粗糙度Ra≤0.8μm，使屏蔽界面接觸壓力均勻分布。激光焊接替代傳統釬焊，將屏蔽層連接點的熱影響區控制在0.1mm以內，避免材料晶格變化導致導電性下降。自動化裝配確保每個濾波元件的位置誤差小于0.05mm，保持阻抗特性一致。100%在線檢測包括時域反射計（TDR）測試，在ns級時間分辨率下定位阻抗不連續點。NASA的驗收標準要求，航天級航空插頭必須通過粒子碰撞噪聲檢測（PIND），確保內部無游離金屬微粒可能引發的瞬時短路。統計表明，工藝控制可使航空插頭的批次一致性提高70%，大幅降低系統集成調試難度。

金屬圓形航空插頭的抗電磁干擾能力是材料科學、電磁理論、精密機械與電子技術的高度融合。從微觀的鍍層結晶控制到宏觀的屏蔽結構設計，從靜態的阻抗匹配到動態的瞬態抑制，現代航空插頭已經發展出系統化的EMI解決方案。這種防護不是簡單的技術疊加，而是基于電磁場理論的系統性創新——通過控制邊界條件重構電磁場分布，利用波阻抗匹配減少反射損耗，借助頻域分析實現選擇性濾波。隨著5G通信與相控陣雷達在航空領域的應用，未來航空插頭將面臨毫米波頻段（30-300GHz）的新挑戰，這需要開發基于超材料的新型屏蔽結構和太赫茲波導技術。在此過程中，金屬圓形航空插頭將繼續演進，不僅作為物理連接的橋梁，更成為確保電磁信息完整傳輸?shù)年P(guān)鍵節點，守護著現代航空電子系統在復雜電磁環境中的可靠運行。
