在現代航空電子系統中，連接器作為電氣信號和能量傳輸?shù)年P(guān)鍵節點，其性能直接影響著整個航空器的可靠性和安全性。焊接航空連接器和插拔航空連接器是兩種最常用的連接器類型，它們各自具有獨特的設計特點和應用場景，共同構成了航空電氣互連體系的基礎。這兩種連接器雖然功能相似，但在結構設計、安裝方式、使用場景等方面存在顯著差異，理解這些差異對于航空電子系統的設計和維護至關重要。

焊接航空連接器是指通過焊接方式實現導線與接觸件永久性連接的電氣連接器。這類連接器的核心特點是采用不可分離的固定連接方式，通常由金屬殼體、絕緣體、接觸件和焊接端子組成。接觸件材料多選用鈹銅合金或磷青銅，表面鍍金處理以提高導電性和耐腐蝕性。焊接方式主要包括波峰焊、回流焊和手工焊三種，其中波峰焊適用于大批量生產，能實現每分鐘60-80個焊點的焊接速度。焊接連接器的典型應用包括飛機黑匣子、發動機控制系統等對可靠性要求極高的關鍵部位。其優勢在于連接電阻低（通常小于5mΩ）、抗振動性能好（能承受15-2000Hz的隨機振動）、長期穩定性高（使用壽命可達10萬小時以上）。然而，焊接連接的不可拆卸性也帶來了維護困難的問題，一旦出現故障往往需要更換整個連接器組件。

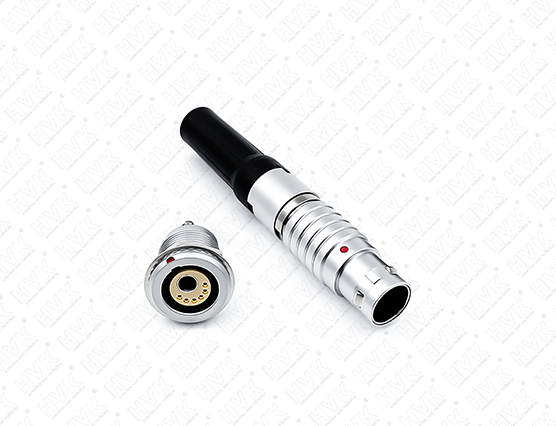

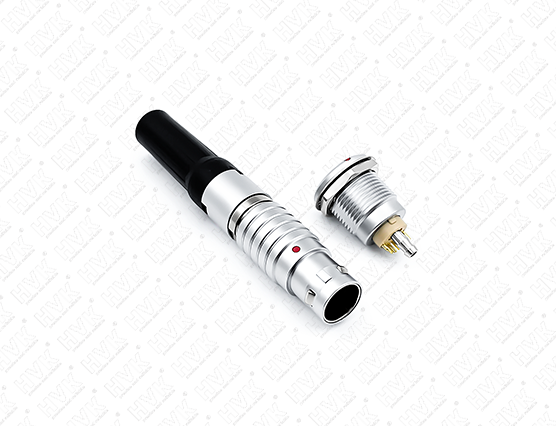

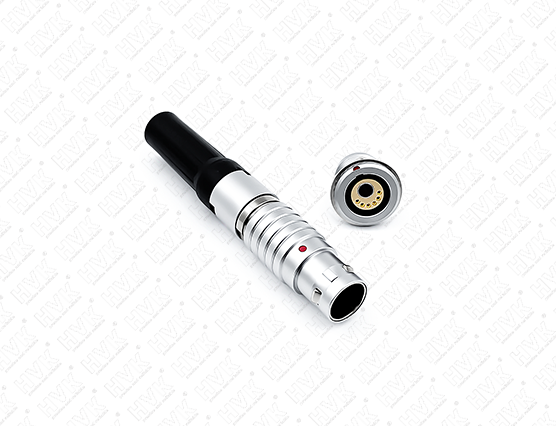

插拔航空連接器則是設計為可重復插拔的電氣連接裝置，其核心特征在于可分離的接觸界面。這類連接器通常由插頭、插座、鎖緊機構和密封組件構成，接觸件多采用彈性接觸設計，如簧片式、冠簧式或線簧式結構。接觸件表面處理常采用鍍金（厚度0.5-2.5μm）或鍍銀，以降低接觸電阻（一般小于10mΩ）和提高耐磨性（插拔壽命可達500-1000次）。鎖緊機構包括螺紋式、卡口式和推拉式等多種形式，其中三爪卡口連接因其操作便捷（連接時間小于5秒）和可靠性高（抗拉力可達5000）而廣泛應用。插拔連接器的典型應用包括航電設備間的互連、機載武器系統接口等需要頻繁檢修的部位。其最大優勢在于便于維護和更換，但也存在接觸電阻波動大（插拔過程中變化可達15%）、易受環境污染等缺點。

從結構設計的角度來看，焊接連接器更注重連接的永久性和穩定性。其絕緣材料多選用高溫?zé)峁绦运芰先鏟EEK或PTFE，能承受200℃以上的工作溫度。殼體材料一般為鋁合金或不銹鋼，采用激光焊接或電子束焊接工藝確保氣密性（泄漏率小于1×10?3Pa·m3/s）。接觸件與導線的連接采用精密焊接工藝，焊點強度要求能承受50N以上的拉力。而插拔連接器的設計則更注重可重復使用性和操作便利性。其絕緣體常采用抗電弧材料如DAP或PA66，殼體設有防誤插鍵槽和導向結構。接觸件采用特殊的彈性設計，如美國Glenair公司的"TwistPin"技術，通過螺旋狀接觸簧片實現低插拔力（小于2N）和高接觸壓力（大于1N每觸點）。

環境適應性方面，兩種連接器都需要滿足嚴苛的航空標準。焊接連接器通常符合MIL-DTL-38999標準，能承受-65℃至175℃的溫度循環（100次循環后性能衰減不超過10%），鹽霧試驗（500小時后接觸電阻變化小于20%），以及流體污染測試。插拔連接器則需滿足MIL-DTL-5015標準，除了溫度、振動等常規測試外，還需通過機械壽命測試（500次插拔后接觸電阻仍滿足要求）和混合氣體腐蝕測試。特別值得注意的是，現代航空連接器都需要滿足DO-160G標準中規定的雷電防護要求，能承受6kV/3kA的雷擊測試而不損壞。

制造工藝的差異也體現了兩種連接器的不同特性。焊接連接器的生產更注重精密加工和焊接質量控制。接觸件的加工精度要求達到±0.01mm，焊接過程需在氮?dú)獗Ｗo(hù)環境下進行，焊后需進行X光檢測以確保無虛焊或氣孔。插拔連接器的制造則更注重裝配工藝和表面處理。接觸件的彈性元件需要經過特殊的熱處理（如時效處理）以獲得最佳機械性能，鍍金過程需嚴格控制鍍層厚度和孔隙率（每平方厘米不超過50個孔隙）。殼體表面的陽極氧化處理厚度需控制在15-25μm之間，以確保足夠的耐磨性。

維護策略的差異是選擇連接器類型的重要考量。焊接連接器采用"失效更換"的維護策略，通常只在飛機大修時進行檢查，平均無故障工作時間（MTBF）可達5萬小時以上。插拔連接器則采用"預防性維護"策略，需要定期檢查接觸電阻和機械鎖緊狀態，維護周期一般為2000-5000飛行小時。在實際維護中，插拔連接器的接觸件清潔尤為重要，需使用專用清潔劑和工具，如美國Chemtronics公司的Electro-Wash系列產品，能有效去除氧化層而不損傷鍍層。

從技術發展趨勢看，兩種連接器都在向更高性能方向發展。焊接連接器領域，激光微焊接技術的應用使焊點尺寸縮小到0.1mm級別，納米銀焊膏的使用將焊接溫度降低到200℃以下。插拔連接器方面，自清潔接觸技術（如TE Connectivity的NanoMQS技術）能在插拔過程中自動去除污染物，將插拔壽命提高到2000次以上。材料科學的進步也帶來了新型復合材料殼體，重量減輕30%的同時強度提高20%。

在航空電子系統設計中，兩種連接器的選擇需要綜合考慮多方面因素。對于信號完整性要求極高的關鍵系統（如飛行控制系統），通常優先選用焊接連接器以確保信號傳輸?shù)姆€(wěn)定性。而對于需要頻繁檢修或升級的設備（如客艙娛樂系統），則更適合采用插拔連接器。在實際工程中，常常會采用混合連接方案，如在發動機控制單元中，核心電路采用焊接連接，外圍接口使用插拔連接，既保證了可靠性又便于維護。

總之，焊接航空連接器和插拔航空連接器代表了航空電氣互連技術的兩個重要方向，它們各有所長又相互補充。隨著航空電子系統向更高集成度、更智能化方向發展，兩種連接器技術將持續創新，為航空工業提供更可靠、更高效的互連解決方案。理解它們的特性和差異，對于航空電子系統的設計、制造和維護人員都具有重要意義。
