在設備設計領域，外形尺寸往往在方案初期就已確定，而電連接器的選型卻常常被推遲到細節設計階段。這個順序并不合理——一旦機箱高度被壓縮、面板深度被限定、運動部件軌跡被鎖定，留給連接器的選項就急劇減少。直頭還是90度彎頭？這個看似微小的二選一，折射的是整個空間規劃思路的成熟度。

1、直頭的空間賬：軸向延伸的隱形代價

直頭航空插頭是工業連接器家族的標準形態，電纜從插頭尾部沿軸線方向直接延伸。這種設計在邏輯上最直觀，插拔動作與視線方向一致，操作者可以清晰地看到插頭與插座的相對位置并施加軸向力完成鎖緊。在高密度陣列布局場景中，直頭的優勢尤為明顯——PLC控制柜的面板上，一排排直頭連接器可以垂直插入，彼此之間只需要留出手指操作的徑向間隙，而不需要為線纜彎折讓出額外空間。

但直頭的空間代價是“隱性的”。雖然插頭本體不占側向空間，但它要求在面板正前方預留一段足夠的“避讓距離”。這段距離包括插頭本身的長度、線纜從根部開始彎曲所需的最小彎曲半徑、以及操作者手部伸入插拔所需的空間。在實際工程中，這個避讓距離通常需要10厘米以上，對于靠墻安裝或嵌入機柜的設備幾乎是無法滿足的。如果在空間不足的情況下強行使用直頭，線纜根部被迫過度彎折，將導致內部導線拉伸斷裂、絕緣層破損，這正是許多“連接器接觸不良”故障的根本原因。

2、彎頭的空間邏輯：轉90度，釋放一個維度

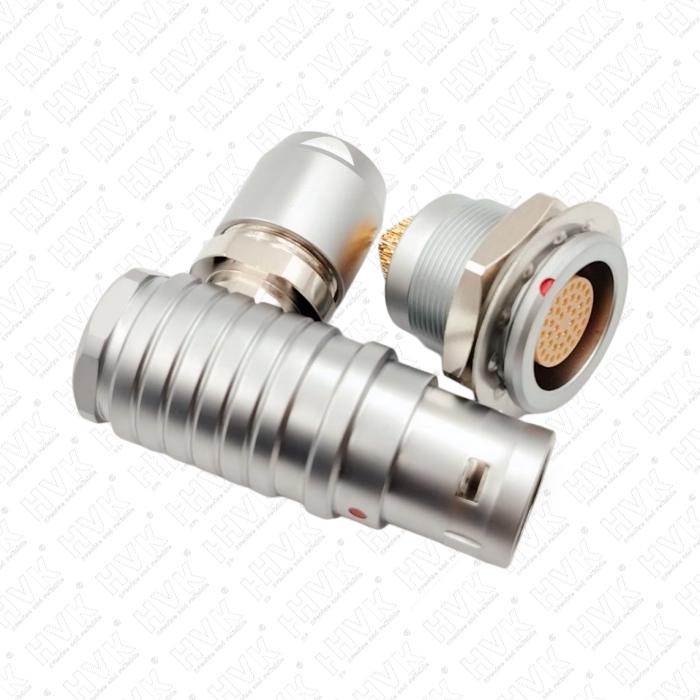

90度彎頭航空插頭將出線方向從軸向切換為徑向，線纜與插頭軸線垂直。這一轉向在空間中完成的動作是：將原本需要在設備正前方占用的線纜彎曲空間，轉移到了設備側面——而側面空間在許多設備布局中往往更為寬裕。

對于扁平型機箱、超薄型嵌入式設備、貼墻安裝的控制柜而言，彎頭的價值是“決定性的”。當機箱高度被壓縮到只有幾厘米時，直頭插上之后線纜無處可去，而彎頭讓線纜貼著設備表面平行走線，將軸向高度占用降到最低。凌科電氣在M12連接器產品線的技術文檔中明確指出：相對于180°出線的直頭連接器，彎頭對插頭軸向空間的需求顯著壓縮，對于扁平空間而言更具優勢。

更深層的收益來自機械應力環境的改善。直頭連接器在插合狀態下，線纜自身的重量形成一個向下拉扯的力矩，插頭根部持續承受剪切應力。對于芯數較多的重型電纜，這個力矩在振動環境下會被反復放大，導致接觸件微動磨損和鎖緊機構松動。彎頭設計將重心靠近設備面板，力臂大幅縮短，在根源上降低了這一風險。在機械臂關節、風電變槳系統等存在持續運動的場景中，彎頭讓線纜貼著結構件表面“順勢而行”，避免了線纜與運動部件發生干涉碰撞。

3、決策框架：三問鎖定最優解

面對具體項目，選擇直頭還是彎頭，不應依賴經驗直覺，而應從三個維度依次篩查。

第一問：設備外廓的約束在哪里？測量設備在連接器插合方向上的可用空間。如果正前方有充裕的線纜彎曲和操作空間（通常不少于插頭長度加5-8厘米彎線半徑），直頭是更簡潔高效的選擇。如果設備靠墻安裝、嵌入機柜、或面板與相鄰結構件之間的距離被壓縮到只夠容納插頭本體，則必須選用彎頭。這一判斷幾乎沒有灰色地帶——空間不夠，直頭就是裝不上去。

第二問：線纜離開插頭后走向何方？ 這是區分兩種形態適用場景的核心邏輯。線纜的理想路徑是連接器接線端指向的方向，中間不應有強制性的方向改變。如果線纜需要往設備側面走，而插頭安裝面與走線方向平行，彎頭就是自然之選。如果線纜需要垂直穿入設備內部，或走向與插頭軸線一致，直頭則能最大限度減少不必要的信號路徑轉折。

第三問：這個接口的使用模式是什么？ 對于需要頻繁插拔的調試端口、測試點、模塊化接口，直頭因其軸向操作的便利性和受力均勻性更占優勢。而對于長期固定安裝、插拔次數較少但需要承受持續振動或空間約束的接口，彎頭的力學優勢和空間適應性則更為突出。一個典型的混合策略是：設備內部的固定布線使用彎頭以節省空間，而面板上留給外部調試的接口使用直頭以方便操作。這種“內外有別”的做法在醫療設備、測試儀器中十分常見。

4、實戰考量：容易被忽視的細節

彎頭連接器的出線方向是可以定制的，許多型號支持多個旋轉角度鎖定，設計時必須在圖紙上明確出線方向，并在裝配工藝文件中標注。如果忽略了這一點，采購回來的彎頭可能“向左轉”而非你需要的“向下轉”，安裝時才發現與其他接口發生物理干涉。

對于芯數較多、信號速率較高的應用，彎頭內部導體的90度轉折是信號完整性工程師關注的重點。優秀的彎頭連接器會在轉折處做圓弧過渡而非直角折角，以控制阻抗連續性和駐波比。在高速數字信號或射頻信號鏈路中，這一細節的差異可能決定系統是否能通過眼圖測試。

防護等級也需要重新審視。彎頭連接器在90度彎折處的注塑或金屬殼體成型工藝，是防護的薄弱環節。直頭連接器的尾部密封受力相對均勻，而彎頭的彎折處需要更高質量的注塑保護才能達到同等級別的IP67或IP68防護。選型時應要求供應商提供彎頭產品的獨立防護測試報告，而非僅參考同系列的直頭數據。

直頭與彎頭的選擇，沒有一個參數能直接給出“正確解”——它隱藏在機箱外廓尺寸的約束里，在線纜走向的物理邏輯里，在設備全生命周期的使用模式里。直頭簡潔高效，但在錯誤的空間里會變成受力隱患；彎頭巧妙靈活，但方向鎖定不當又會制造新的干涉。二者的本質差異，在于它們各自將“不可壓縮的空間”放在了不同維度。選型者的任務，就是找到那個能被設備容忍的維度，把連接器的空間訴求安放在那里。
