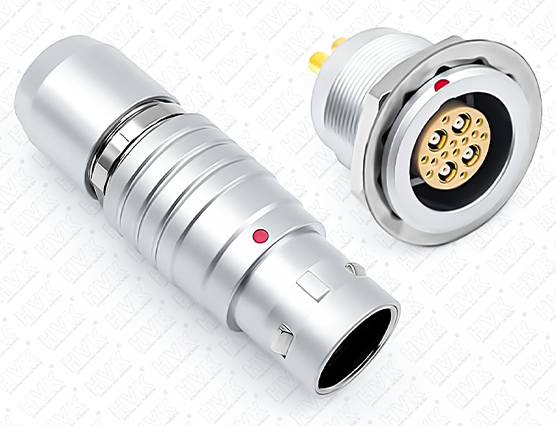

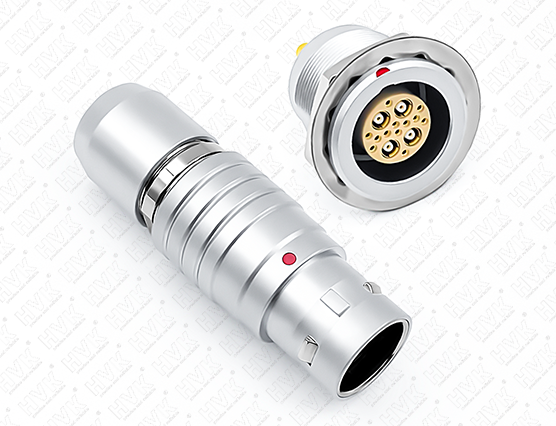

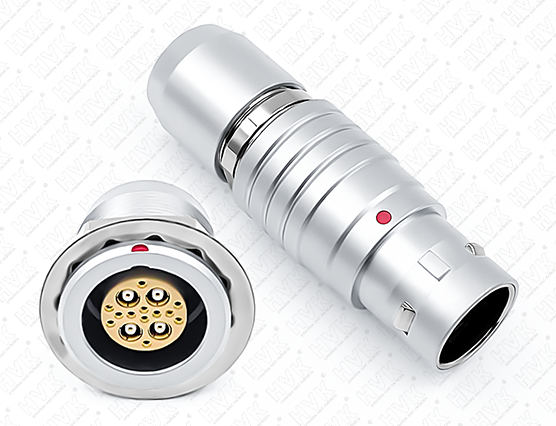

12+4同軸航空連接器是航空航天、軍工測控、機載電子系統中專用的復合型連接器件，集成十二路低頻信號觸點與四路高頻同軸射頻通道，能夠同時實現控制信號、供電電源與高頻射頻數據的同步傳輸，高度適配機載設備輕量化、集成化的裝配需求。由于航空設備運行環境存在高強度電磁輻射、多設備信號密集疊加、高低溫交變、振動干擾復雜等工況，多路信號集中傳輸極易出現信號串擾、電磁耦合、射頻損耗、雜波干擾等問題，直接影響機載系統的傳輸精度與運行穩定性。因此12+4同軸航空連接器的抗電磁干擾設計并非單一屏蔽結構的簡單疊加，而是一套融合結構分區隔離、多層屏蔽防護、精準阻抗匹配、低阻接地系統與工藝優化的綜合性電磁兼容方案，從結構布局、電氣設計、材料選型到裝配工藝全維度抑制內外電磁干擾，保障高低頻混合信號的長期穩定傳輸。

實現高效抗電磁干擾的核心基礎，是高低頻信號物理分區隔離的結構設計，從源頭杜絕連接器內部多路信號的串擾耦合問題。12+4結構包含十二路低頻控制觸點與四路高頻同軸觸點，兩類信號頻率差異極大，低頻信號易受高頻射頻信號輻射干擾，高頻信號也會因低頻回路耦合產生雜波損耗。行業標準設計中，連接器內部會采用一體式金屬隔離隔板架構，將低頻針區與四路同軸射頻腔完全獨立分隔，形成互不連通的信號腔體，徹底阻斷不同頻段信號的空間耦合路徑。同時各路同軸通道之間設置獨立金屬隔筋，避免四路高頻通道相互串擾，所有信號觸點與同軸組件均實現物理空間隔離，杜絕多路信號近距離堆疊引發的電磁兼容問題。這種內置分腔隔離結構，能夠從源頭削弱近場電磁耦合干擾，是復合型多路航空連接器區別于普通單類連接器的核心抗干擾設計。

多層全包裹屏蔽架構是12+4同軸連接器抵御外部電磁輻射、鎖定內部射頻信號的關鍵手段，適配航空寬頻段干擾防護需求。該類連接器采用軍工級三重屏蔽體系，內層采用高覆蓋率鍍銀銅編織網，覆蓋率不低于95%，專門抑制低頻磁場干擾，中層搭配鋁箔復合屏蔽層阻隔高頻電場輻射，外層依托連接器一體化金屬殼體與磷青銅彈性指套，實現360度無死角連續屏蔽搭接，徹底消除屏蔽縫隙帶來的電磁泄漏問題。整套屏蔽結構可在10MHz至10GHz寬頻段內保持高屏蔽效能，有效隔絕機載設備雷達、電機、供電模塊產生的雜散電磁波，同時牢牢鎖定內部高頻射頻信號，避免信號外泄造成的傳輸損耗與系統干擾，解決了復合型連接器高頻信號外泄、外部雜波侵入的雙重電磁難題。

精準的阻抗匹配與信號傳輸優化設計，能夠大幅降低射頻反射干擾與信號失真，保障四路同軸通道的傳輸精度。電磁干擾不僅來源于外部輻射，信號傳輸過程的阻抗突變、回波損耗、駐波失衡也是核心干擾誘因。12+4同軸航空連接器采用標準化50Ω恒定阻抗設計，嚴格控制內外導體直徑比例與介質材料介電參數，同時搭載多級阻抗漸變過渡結構，消除對接端口、腔體過渡位置的阻抗突變問題，將電壓駐波比控制在1.2以下，大幅降低信號反射帶來的自干擾。低頻信號觸點則采用對稱回路設計，優化信號回路面積，減少電磁感應耦合，讓高低頻通道在傳輸過程中均能保持信號完整性，避免波形畸變、噪聲疊加、數據誤碼等問題，適配航空設備高精度信號傳輸的嚴苛要求。

低阻抗全域接地系統是保障屏蔽效能落地、泄放干擾電流的核心支撐，也是抗干擾設計的關鍵閉環環節。若無可靠接地，屏蔽層會淪為二次輻射載體，反而加劇電磁干擾。12+4同軸連接器采用獨立分區接地架構，屏蔽殼體、隔離隔板、同軸屏蔽層實現多點低阻連通，整體接地電阻控制在0.1Ω以內，能夠快速將感應的干擾電流、靜電噪聲泄放至設備地端。設計上嚴格區分信號地與屏蔽地，獨立設置接地針與接地回路，杜絕地環路噪聲串入有效信號，同時摒棄傳統低效的尾端單點接地與豬尾巴接地方式，依靠360度殼體搭接實現全程低阻接地，確保振動工況下接地連續性不中斷，徹底解決航空動態工況下接地失效、屏蔽衰減的常見問題。

材料選型與精密裝配工藝優化，進一步夯實連接器的長期抗干擾穩定性。殼體與屏蔽構件選用高強度防銹合金鍍銀材質，兼具優異的導電性與抗氧化性，避免長期高低溫循環、潮濕環境下氧化銹蝕導致的屏蔽失效；內部絕緣介質采用低介電常數、低損耗特種塑膠，減少信號介質損耗與極化干擾。生產裝配過程中嚴格管控屏蔽層360度無縫搭接，杜絕屏蔽斷裂、縫隙偏移等工藝缺陷，同時優化端子排布間距，規避相鄰觸點的電容耦合干擾。成品出廠前通過高低溫沖擊、振動耐久、電磁兼容全項測試，驗證復雜工況下的抗干擾穩定性，確保長期服役過程中屏蔽、接地、隔離結構不失效，持續維持優異的電磁兼容性能。

綜上，12+4同軸航空連接器的抗電磁干擾能力，是物理隔離、多層屏蔽、阻抗優化、低阻接地與精密工藝協同作用的結果，形成了從源頭防串擾、外部防侵入、傳輸抑失真、工況保穩定的全維度EMI防護體系。這套成熟的設計方案完美適配高低頻混合傳輸的復合型結構特性，有效解決多路信號共存的電磁兼容難題，讓連接器在航空復雜電磁環境下保持信號傳輸精準、穩定、低損耗，成為機載測控、通信導航等高端裝備不可或缺的核心連接器件。
