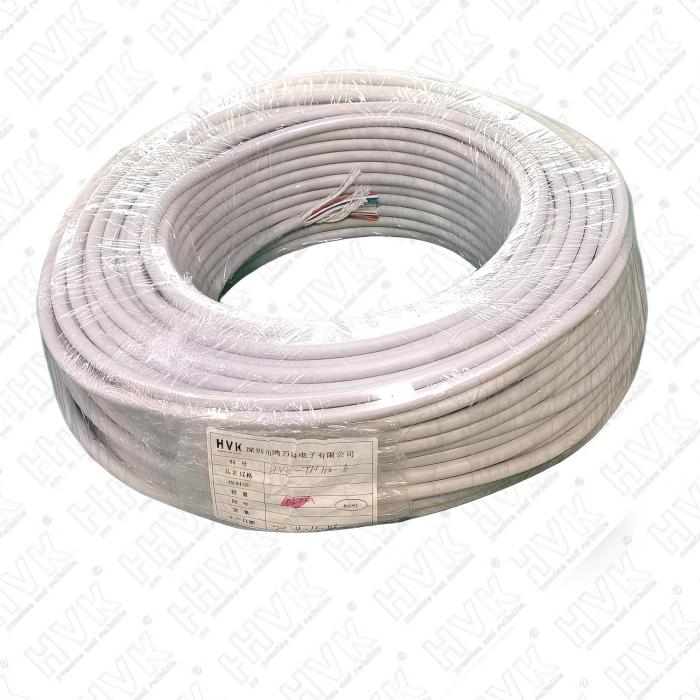

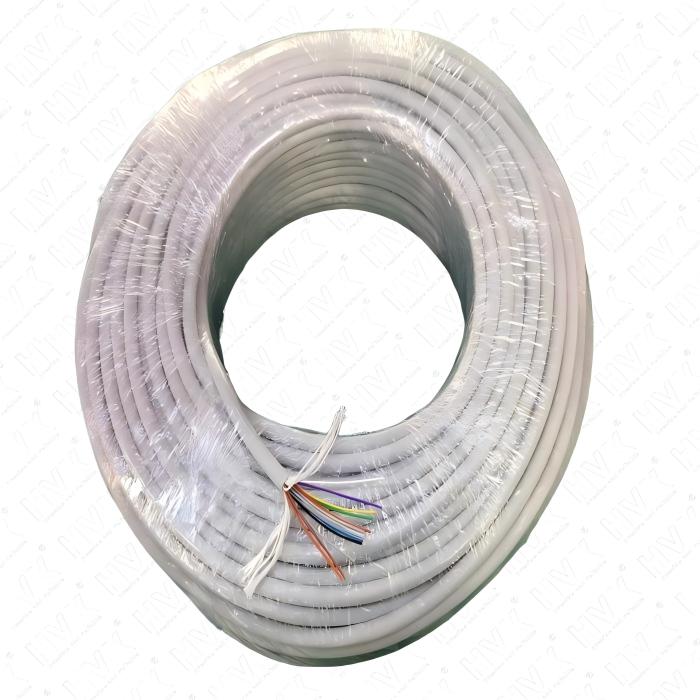

氣電一體電纜是適配自動化設備、精密器械、智能檢測裝置、工業機器人等高端工況的復合型集成線纜，區別于傳統單一功能的電力電纜或信號線纜，它將氣動管路、電力傳輸結構、信號傳輸單元高度集成于一體，可同時實現氣壓介質輸送、電力供電、控制信號傳輸等多重功能，大幅簡化設備布線結構，節省安裝空間，提升設備運行的整體性與穩定性。憑借集成化、輕量化、一體化的核心優勢，氣電一體電纜廣泛應用于工業自動化生產線、醫療精密設備、智能機械臂、無損檢測儀器等領域，其結構設計精密且層級分明，每一個組成部分都承擔著獨立且關鍵的功能，各結構相互配合、協同運作，共同保障線纜在高頻運動、復雜工況、長期連續運行狀態下的安全性與穩定性。完整的氣電一體電纜主要由氣動管路、電力導體單元、信號傳輸單元、絕緣防護層、整體屏蔽結構與外層護套六大核心部分構成，各結構層級分工明確、緊密貼合，形成完整的一體化集成線纜體系。

氣動管路是氣電一體電纜的核心功能載體，也是區別于普通電纜的標志性結構，主要負責壓縮空氣、惰性氣體等介質的穩定輸送，為氣動閥門、氣動執行器、微型氣缸等氣動元件提供動力支撐。氣動管路多采用TPU、尼龍、氟塑料等高強度柔性材質，具備耐壓性強、形變率低、氣密性佳的特點，能夠持續承受工業標準氣壓荷載，長期輸送氣體不會出現漏氣、鼓包、變形等問題。管路管壁厚度均勻，內腔光滑通暢，可有效降低氣體輸送阻力，保障氣壓傳輸的穩定性與精準度，適配設備高頻啟停、反復通氣斷氣的工作模式。同時管路材質具備優異的耐彎折、耐老化性能，可跟隨設備反復扭轉、彎曲運動，不會出現管路開裂、氣密性失效的情況，完美適配自動化設備動態運行的工況需求，是氣電一體電纜實現氣動功能的基礎核心結構。

電力導體單元是線纜的動力傳輸核心，主要承擔設備工作供電、動力輸送的作用，保障配套器械的基礎電力運轉。該單元由多股高純銅絲絞合而成，導體導電率高、電阻穩定，能夠持續平穩傳輸額定電流，滿足中小型自動化設備、精密器械的供電需求。為適配動態工作場景，電力導體采用柔性絞合工藝，相較于普通單股導體，柔韌性更強、抗彎折疲勞性能更優，可適配長期反復屈伸、扭轉的工作狀態，不易出現斷芯、斷電故障。每一組電力導體均獨立設置絕緣層包裹，采用優質聚烯烴絕緣材質，具備良好的耐壓、絕緣、耐高溫性能，能夠有效杜絕導體之間漏電、短路、擊穿等安全隱患，同時隔離氣動管路與信號單元，避免電力傳輸對其他結構造成干擾，保障電力系統安全穩定運行。

信號傳輸單元是保障設備精準控制、數據交互的關鍵結構，主要用于傳輸低壓控制信號、傳感數據、反饋指令，確保設備動作精準同步、運行參數實時可控。信號單元由多組屏蔽信號線組成，線芯精細、傳輸精度高，專門適配工業微弱信號、高頻控制信號的傳輸需求。為規避電力單元、外部電磁環境的干擾，每組信號線獨立包裹絕緣屏蔽層，有效抵御電流波動、設備電磁輻射帶來的信號雜波，避免信號失真、延遲、串擾等問題，保障指令傳輸的精準性與實時性。相較于普通電力線纜，氣電一體電纜的信號單元抗干擾能力更強，適配自動化設備高精度、高同步性的控制需求，實現氣動動作、電力供給、信號指令的高度協同。

絕緣分層結構與整體屏蔽層是氣電一體電纜穩定運行的重要防護結構，起到隔離分區、防干擾、防漏電的關鍵作用。由于線纜內部集成氣、電、信號多重結構，不同功能單元的運行特性不同，極易出現相互干擾的問題，因此線纜內部設置獨立絕緣分層結構，將氣動管路、電力線芯、信號線芯相互分隔，避免直接接觸，杜絕電力漏電影響信號傳輸、氣壓波動影響電路穩定的問題。同時線纜整體增設金屬編織屏蔽層，全覆蓋包裹內部所有單元，可有效屏蔽外部復雜電磁干擾，適配工業車間多設備、高電磁的復雜工況。屏蔽層結構致密、柔韌性好，不會影響線纜整體的彎折性能，同時兼具接地防護功能，進一步提升線纜運行的安全性與穩定性。

外層防護護套是氣電一體電纜的最外層保護結構，決定著線纜的使用壽命與環境適配能力，也是適配復雜工業工況的核心保障。護套多采用高強度改性TPU、PVC或氟塑料材質，具備耐磨、耐油污、耐腐蝕、抗拉伸、耐彎折的綜合性能，能夠抵御工業環境中的粉塵、水汽、油污、酸堿介質侵蝕，同時耐受長期摩擦、拖拽、彎折損耗。護套表面光滑致密，防水防塵等級高，可有效隔絕外界雜質侵入線纜內部，保護氣路、電路、信號單元不受損壞。同時材質韌性優異，低溫環境不易脆化，高溫環境不易軟化變形，能夠適應高低溫交變、高頻動態運動的復雜工況，為內部集成結構提供全方位的物理防護與環境防護。

整體而言，氣電一體電纜通過氣動管路、電力導體單元、信號傳輸單元、絕緣分層結構、整體屏蔽層與外層護套的有機組合，實現了氣、電、信號三位一體的集成化功能。各組成部分各司其職、相互協同，既保留了獨立功能的穩定性，又通過一體化結構實現空間精簡、性能優化，完美適配現代自動化設備的集成化、輕量化、精密化發展需求。這種復合型結構設計，不僅解決了傳統分體式布線繁瑣、占用空間大、易相互干擾的痛點，還大幅提升了設備布線的規整度與運行穩定性，成為工業自動化、精密智能設備領域不可或缺的核心配套線纜。
