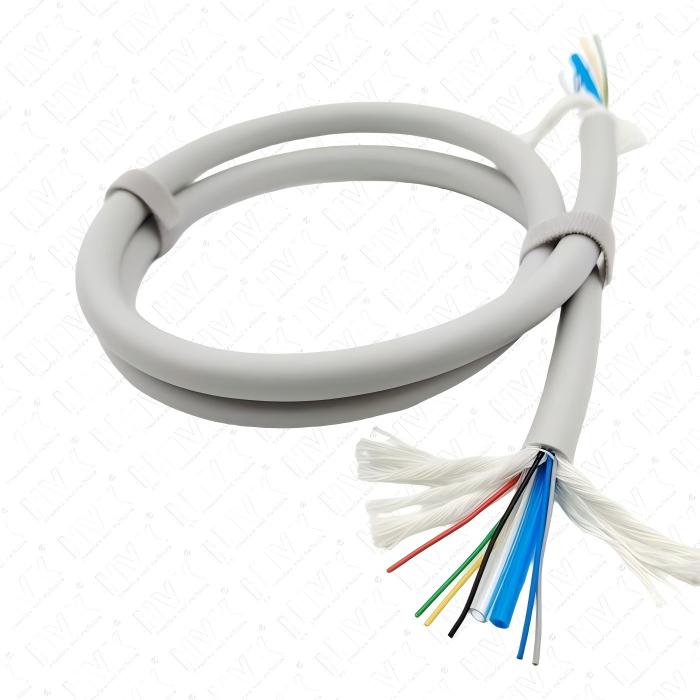

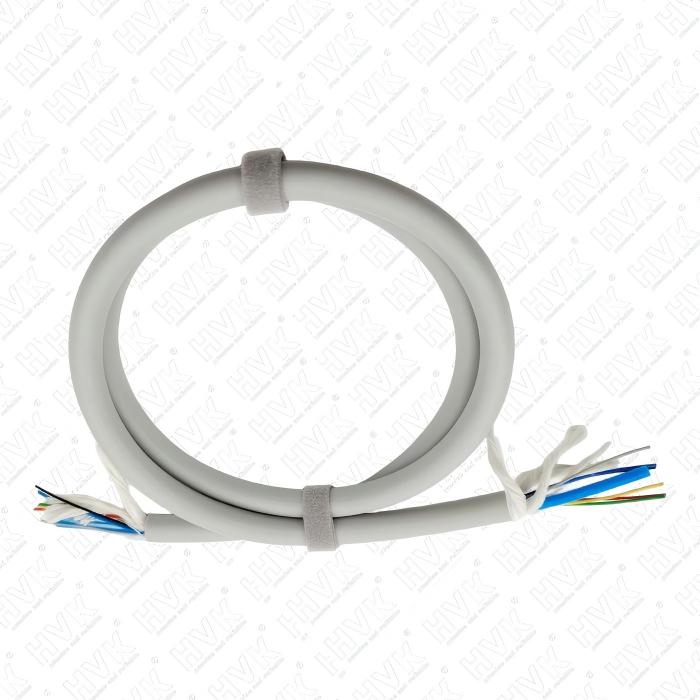

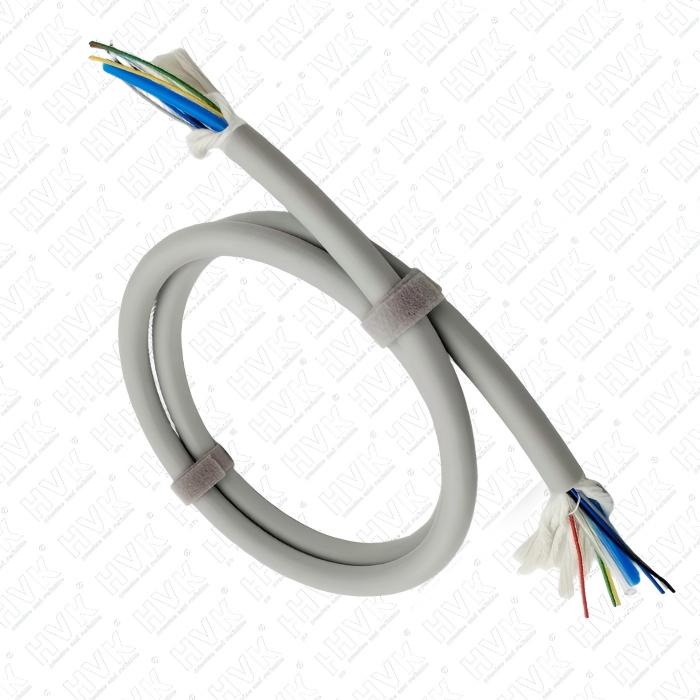

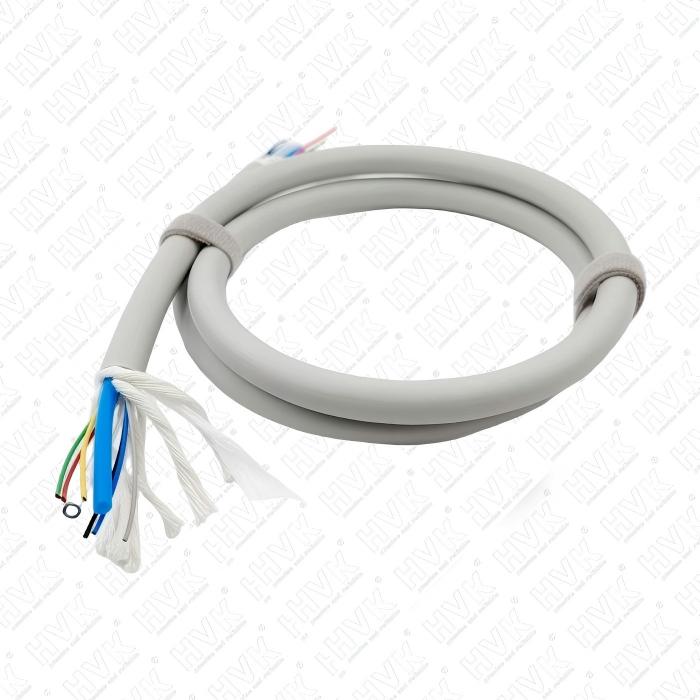

氣電一體電纜被稱為復合型特種電纜，核心在于它打破了傳統線纜單一傳輸電能或信號的局限，將電氣傳輸、氣體/液體介質輸送、信號控制甚至光纖通信集成在同一護套結構內，形成多維度的功能耦合。這種“All-in-One”的設計，使其在面對極端工況、精密設備或狹小空間布線時，展現出不可替代的系統級優勢，因此被歸類為技術壁壘極高的“復合型特種電纜”。

一、結構復合：物理空間的極致壓縮

氣電一體電纜的最直觀特征是“多通道并行”。其內部通常包含：

• 動力線芯：傳輸高電壓/大電流（如600V/1000V），導體采用無氧銅或鍍錫銅，絕緣層為高純度XLPE或硅橡膠。

• 控制線芯：傳輸低電壓控制信號（如24V DC），線芯細且屏蔽要求高，防止動力干擾。

• 氣體/液體內管：位于電纜中心或偏心位置，采用PTFE（聚四氟乙烯）、PA（尼龍）或特種橡膠管，耐受特定壓力（如0.6MPa-2.0MPa）和介質腐蝕（如壓縮空氣、冷卻液、絕緣氣體）。

• 屏蔽層：銅絲編織網+鋁箔復合屏蔽，覆蓋率≥85%，防止電磁干擾（EMI）影響信號傳輸。

• 外護套：采用PUR（聚氨酯）、特氟龍或陶瓷化硅橡膠，兼具耐磨、耐油、耐高低溫及阻燃特性。

  這種多層嵌套、異質材料共擠的結構，使得單根電纜能替代過去需要3-5根獨立管線才能完成的功能，極大節省了布線空間。




二、功能復合：解決“卡脖子”工況

氣電一體電纜的“特種”之處，在于它能解決單一電纜無法應對的復雜工況：

• 機器人手臂：在六軸機器人的旋轉關節處，既要傳輸伺服動力電，又要輸送用于夾爪動作的壓縮空氣，還要傳遞編碼器信號。氣電一體電纜通過高柔性設計和螺旋狀內管，允許數百萬次的往復彎曲而不泄漏或斷路。

• 醫療影像設備：如CT/MRI的滑環系統，需同時傳輸千伏級高壓電、毫伏級弱電信號以及冷卻氣體。電纜必須在強磁場、高真空環境下保持氣密性和絕緣性。

• 半導體制造：晶圓傳輸機器人需在真空或惰性氣體環境下工作，電纜不僅要耐等離子腐蝕，還要通過內管輸送高純度氮氣，防止晶圓氧化。

• 深海探測：ROV（遙控潛水器）的臍帶纜，集成了供電、光纖通信、液壓油管和注油氣管，在數千米水深的高壓下保持各通道獨立且密封。




三、材料復合：跨學科性能的協同

復合型特種電纜的材料選擇是一場“矛盾統一”的平衡術：

• 絕緣與導熱的矛盾：動力線芯需要高絕緣（如XLPE），但大電流會產生焦耳熱，需要材料兼具絕緣與導熱性，因此常添加氮化硼或氧化鋁填料。

• 柔性與強度的矛盾：機器人電纜需極度柔軟（PUR護套），但內管需承受高壓（PTFE），兩者模量相差百倍，通過共擠工藝形成“軟硬結合”的過渡層。

• 耐化學與耐溫的矛盾：半導體設備用電纜需耐強酸強堿（如PVDF），但同時要耐受300℃的短時焊接高溫，需采用多層復合壁結構。

  這種材料復合技術，使得電纜在極端環境下仍能保持各功能的獨立性。




四、工藝復合：精密制造的集大成者

氣電一體電纜的生產是“微米級”的精密制造：

• 同心度控制：內管與外護套的同心度偏差需<0.1mm，否則在彎曲時內管會偏心甚至破裂。

• 張力平衡：在絞合過程中，動力線、控制線和內管的放線張力必須精確匹配，防止某一部分被過度拉伸。

• 氣密性測試：成品電纜需進行氦質譜檢漏，漏率需<1×10^-9 Pa·m3/s，確保內管絕對密封。

• 彎曲壽命驗證：通過機器人模擬測試（如10^7次彎曲），驗證電纜在動態工況下的可靠性。

  這些工藝要求遠超普通電纜，體現了“特種”二字的含金量。




五、應用場景的“不可替代性”

氣電一體電纜的復合特性，使其在以下場景具有壟斷地位：

• 自動化生產線：減少拖鏈內的管線數量，降低摩擦損耗，提高設備稼動率。

• 航空航天：減輕飛機/衛星線束重量，一根電纜替代多根，降低發射成本。

• 精密機床：主軸冷卻與供電合一，提高加工精度。

• 新能源汽車：電池包內部冷卻與高壓供電集成，提升安全性與空間利用率。

總結

氣電一體電纜之所以被稱為復合型特種電纜，是因為它在結構設計、功能集成、材料科學和制造工藝四個維度上實現了跨越式的復合創新。它不再是簡單的線纜，而是一個微型的“系統集成平臺”，將能源、信息、介質傳輸融為一體，解決了現代工業對空間、效率、可靠性的極致追求。這種電纜的出現，標志著線纜行業從“單一功能提供者”向“系統解決方案提供者”的質變。
